Описание

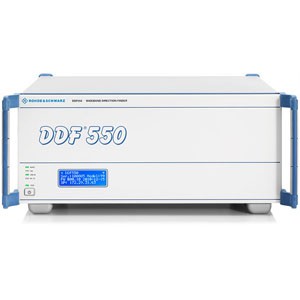

Широкополосные сканирующие пеленгаторы сигналов R&S®DDF550 реального времени предназначены для работы со всеми типами многоканальных пеленгаторных антенн R&S®ADDx. Благодаря большому количеству элементов антенной системы подобная пеленгаторная система обеспечивает высокую чувствительность даже к очень слабым сигналам, хорошую стойкость к мощным сигналам, расположенным в непосредственной близости к исследуемому, а так же большую достоверность измерений благодаря возможности накопления и усреднения получаемой измерительной информации с нескольких приемных трактов. Благодаря широкой полосе обзора реального времени 80 МГц R&S®DDF550 позволяет производить наблюдение и пеленгование одновременно множества сигналов, без необходимости постоянной перестройки частоты.
Кроме того, R&S®DDF550 имеет функцию панорамного сканирования в режиме пеленгования, что обеспечивает высокую эффективность применения данных систем в широком диапазоне частот, ограничиваемом только используемыми пеленгаторными антеннами.
Применение пеленгаторных антенн с большой апертурой, большое количество активных антенных элементов антенной системы и метод корреляционного интерферометра позволили достичь высокой точности пеленгования и малой зависимости результатов от переотражений. Пеленгаторные антенны оборудованы переключателем, позволяющим выбирать между активным и пассивным режимом работы на усмотрение оператора.
R&S®DDF550 разработан в соответствии с рекомендациями Международного союза электросвязи (МСЭ) к пеленгаторам сигналов с возможностью измерения параметров сигналов с нормированными характеристиками.
Применение
Высокая производительность в сочетании с компактным размером и возможностью работы от сети, как постоянного, так и переменного тока, делают пеленгаторные системы на базе R&S®DDF550 с соответствующим набором пеленгаторных антенн идеальным решением для стационарных и мобильных комплексов пеленгования. Ряд полезных функций и особенностей, как широкая полоса реального времени, высокая скорость сканирования, автоматическая классификация и возможность синхронизации, выгодно отличают R&S®DDF550 от возможных аналогов.
Технические характеристики
Технические данные R&S®DDF550 * |
|
Диапазон рабочих частот пеленгования: |
от 300 кГц до 3 ГГц. |
Используемый метод пеленгования: |
|
от 300 кГц до 30 МГц |
Ватсона-Ватта; |
от 20 МГц до 3 ГГц |
Корреляционный интерферометр. |
Погрешность определения пеленга: |
от 1 до 2 º, зависит от типа антенны. |
Максимальная полоса анализа реального времени: |
|
от 300 кГц до 30 МГц |
20 МГц; |
от 20 МГц до 3 ГГц |
80 МГц. |
Погрешность пеленгования, СКО: |
|
от 1 до 30 МГц с R&S®ADD119 |
не более 2 º; |
от 20 МГц до 1,3 ГГц с R&S®ADD050SR, R&S®ADD153SR, R&S®ADD157 |
не более 1 º; |
от 1,3 до 3 ГГц с R&S®ADD070 |
не более 2 º. |
Минимальная длительность импульса при пеленговании: |
1 мс; |
Максимальная скорость сканирования в режиме пелнгования: |
|
от 300 кГц до 30 МГц |
не менее 1 ГГц/с (разрешение 1,25 кГц); |
от 20 МГц до 3 ГГц |
не менее 40 ГГц/с (разрешение 1,25 кГц). |
Габаритные размеры (ширина×высота×длина): |
не более 426×176×450 мм. |
Масса: |
не более 18 кг. |
Рабочие условия эксплуатации: |
температура окружающего воздуха от 0 до 50 ºС; относительная влажность воздуха при температуре 20 ºС 80 %; атмосферное давление от 630 до 800 мм рт. ст. |
Температура хранения: |
от минус 20 до 60 ºС. |
