Для измерения разности фаз и величин напряжений двух переменных синусоидальных сигналов в широком диапазоне частот.
Диапазон частот входных сигналов 1МГц-1000МГц.
Пределы измерения фазового угла ±180° на шкалах ±6°, ±18°, ±60°, ±180°.
Пределы измерения напряжения: 0,3мВ-1000мВ
Габаритные размеры: 480х475х160мм.
Масса - 17,5кг.

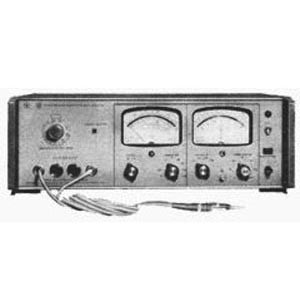

Измеритель разности фаз ФК2-12 предназначен для измерения разности фаз и величин напряжений двух переменных синусоидальных сигналов в широком диапазоне частот.
Основные технические характеристики
Диапазон частот входных сигналов прибора Измерители разности фаз ФК2-12 1МГц-1000МГц.
Пределы измерения фазового угла ±180° на шкалах ±6°, ±18°, ±60°, ±180°.
Пределы измерения напряжения в канале А:
1мВ-1000мВ для частот 10МГц-50МГц,
15мВ-1000мВ для частот 1МГц-10МГц
Предел измерения напряжения в канале Б:
0,3мВ-1000мВ в диапазоне частот 1МГц-500 МГц.
Уровни сигналов при измерении разности фаз в диапазоне свыше 500 МГц:
1мВ-300мВ в канале А;
0,3мВ-300мВ в канале Б.
Погрешность измерения разности фаз при равных уровнях сигналов не более ±2,5°. Разрешающая способность прибора Измеритель разности фаз ФК2-12 0,2°.
Погрешность измерения при любых уровнях сигналов не более ±5°.
Погрешность измерения напряжения не более ±10% до 300 МГц, не более 20% до 500 МГц.
Питание прибора Измеритель разности фаз ФК2-12 от сети переменного тока частотой 50±0,5 Гц, напряжением 220±22В.
Потребляемая мощность 45 ВА.
Условия эксплуатации: температура от +5 до +40° С, относительная влажность до 95% при +30° С.
Габаритные размеры: 480х475х160мм.
Масса прибора Измеритель разности фаз ФК2-12 - 17,5 кг.
