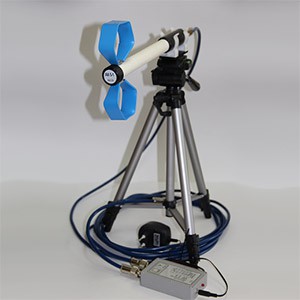

АИ 5-0 предназначена для измерения побочных электромагнитных излучений и наводок (ПЭМИН) от различных радиоэлектронных устройств (РЭУ) и применяется в сфере обороны и безопасности, а также при проведении работ по обеспечению электромагнитной совместимости РЭУ.Обеспечивает высокую точность измерения на малых расстояниях от исследуемых РЭУ. Используется как в закрытых помещениях (лаборатории, экранированные камеры и т.д.), так и на открытой площади.Антенна измерительная дипольная АИ 5-0 удовлетворяет требованиям ГОСТ 22261 и ГОСТ Р 51319, а по условиям эксплуатации соответствует группе 3 ГОСТ 22261.
Рабочий диапазон частот, МГц |
0.009 ... 2000 |
Коэффициент калибровки антенны, дБ относительно 1 м-1 |
от 20 до 45 |
Пределы допускаемой относительной погрешности коэффициента калибровки, дБ |
+2 |
Наибольшая измеряемая напряженность поля ( при коэффициенте блокирования в антенне минус 20 дБ ), дБ мкВ/м |
145 |
Пороговая чувствительность ( частотнозависимая D F = 1 Гц ) , дБ мкВ/м |
10 ... -27 |
Номинальное значение выходного сопротивления, Ом |
50 |
Коэффициент стоячей волны напряжения К стU, не более |
2.5 |
Ток, потребляемый от источника постоянного тока напряжением 12.6 В , мА, не более |
200 |
Размеры ( длина вибраторов ), мм |
170 |
Вес, кг |
0.8 |
В комплект входит:
№ п/п |
Наименование |
1 |
Антенна дипольная активная АИ 5-0 |
2 |
Устройство развязывающее УР-1.6 |
3 |
Держатель |
4 |
Кабель ВЧ (L= 0,25m) |
5 |
Кабель ВЧ (L=6m) |
6 |
Блок питания стабилизированный |
7 |
Футляр для хранения и переноски антенны |
8 |
Руководство по эксплуатации |
9 |
Паспорт |
10 |
Свидетельство о калибровке |
* |
Штатив не входит в основную комплектацию, поставляется по дополнительному соглашению |
