Назначение FS300/315 линейки анализаторов спектра:
Новый анализатор спектра R&S FS315 оснащен встроенным следящим генератором, что расширяет диапазон его применения возможностью скалярных измерений прямых и отраженных сигналов. Важной особенностью следящего генератора является регулируемое значение отстройки частоты в диапазоне от 0 до 3 ГГц, что позволяет исследовать преобразователи частоты, такие как смесители. Кроме того, следящий генератор можно использовать в качестве обычного источника немодулированного сигнала фиксированной частоты. Также R&S FS315 может измерять напряженность электромагнитного поля с учетом коэффициента направленности используемой антенны. Можно использовать до десяти списков поправочных коэффициентов, создаваемых программным обеспечением, которое входит в комплект. Список включает в себя поправочные коэффициенты для отдельных компонентов тракта измерительной системы, образуя совокупный поправочный коэффициент. Такой тракт может состоять, например, из антенны, соединительных кабелей и промежуточных усилителей.
Особенности FS300/315 линейки анализаторов спектра:
Высокое качество измерений: фазовый шум SSB -90 dBc (1 Гц), динамический диапазон без интермодуляционных искажений > 70 дБ (TOI > 5 дБм), отображаемый средний уровень шума (ном.) -120 дБм (300 Гц), погрешность измерения уровня < 1,5 дБ
Поскольку номинальный отображаемый уровень шумов составляет -120 дБм (300 Гц), возможно надежное обнаружение даже слабых сигналов. Это особенно важно при измерении паразитных сигналов и гармоник. В пределах свободного от интермодуляционных искажений динамического диапазона отсутствуют искажения, вызванные самим прибором и мешающие проведению измерений. Это особенно полезно в тех случаях, когда необходим широкий динамический диапазон, т.е. нужно одновременно измерять сигналы высокого и низкого уровня. Точки полученной диаграммы отображаются с погрешностью уровня <1,5 дБ. Это значение является непревзойденным для приборов данной ценовой категории и делает анализатор незаменимым для измерений высокой точности.
Разрешающая способномсть по частоте от 200 Гц до 1 МГц
16 полосовых фильтров, которые определяют разрешающую способность (от 200 Гц), реализованы в цифровой форме, поэтому R&S FS300 может оптимально адаптироваться к различным измерительным задачам. Широкие полосы для общих измерений гарантируют короткие времена свипирования, в то время как узкие полосы обеспечивают высокую разрешающую способность по частоте и низкий уровень шумов. R&S FS300 соответствует всем этим требованиям.
Частотомер с разрешением 1 Гц
С помощью встроенного частотомера можно измерять частоту сигнала с разрешением 1 Гц во всем частотном диапазоне. В результате вам не потребуется дополнительный прибор, за счет которого вы можете сэкономить место в лаборатории.
Максимальный входной уровень: +33 дБм
Максимальный допустимый уровень входного сигнала R&S FS300 позволяет проводить замеры, далеко выходящие за обычные пределы. Мобильные телефоны с максимальной выходной мощностью 2 Вт могут присоединяться к анализатору спектра непосредственно без дополнительных аттенюаторов.
Эргономичный интерфейс пользователя
Прибор управляется через систему меню, так что даже неподготовленный пользователь способен быстро выполнить необходимые измерения. Простая структура меню упрощает навигацию. Пользователи, знакомые с анализаторами спектра Rohde & Schwarz, быстро отыщут пункты меню, известные им по другим приборам Rohde & Schwarz. Яркий цветной ЖК-дисплей с разрешением 320*240 пикселей позволяет считывать диаграммы даже под неудобными углами обзора и при наличии внешней засветки.
Дистанционное управление по шине USB
Используя свойства «горячего подключения», пользователь может перейти на внешнее управление с компьютера даже во время работы прибора, просто подключив кабель USB. Впервые лабораторный прибор может дистанционно управляться по USB без каких-либо ограничений. С помощью USB кабеля R&S FS300 может использоваться в местах с затрудненным доступом, например, в экранированных камерах. В комплект программного обеспечения R&S FS300 входит драйвер для специальных приложений, совместимый с Windows(2000/XP). Также имеются средства для дистанционного управления R&S FS300, позволяющие отображать и сохранять результаты измерений.

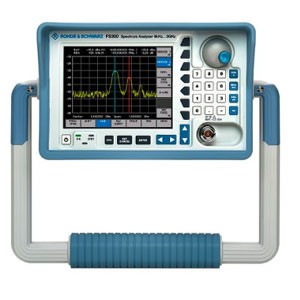

Компактный корпус с поворотной ручкой для переноски
R&S FS300 выгодно отличается компактным и удобным дизайном. И на рабочем столе, и в стойке, он не займет много места. Два прибора этой серии можно поставить рядом друг с другом в 19-дюймовой стойке. Новая настраиваемая ручка выполняет несколько функций. Во-первых, она предназначена для переноски R&S FS300. Ее можно установить и зафиксировать практически в любом положении. Во-вторых, с ее помощью прибор можно установить в наклонном положении, получив оптимальный угол обзора дисплея. Если ручка вам мешает, она легко убирается, например, для установки нескольких R&S FS300 друг на друга.
Высокая скорость обновления изображения
Высокая скорость обновления изображения – до 10 кадров в секунду – гарантирует четкое отображение результатов измерений. В результате, изменения параметров в процессе настройки исследуемого устройства отображаются очень быстро, что экономит время в исследовательских работах и производственных процессах.
Различные измерительные функции
R&S FS300 предлагает широкий набор измерительных режимов и маркеров, что сильно облегчает анализ сигналов. Для определения уровня сигнала можно использовать два обычных маркера или один обычный и один дельта маркер. Например, обычный маркер можно установить на основную частоту в качестве эталонного указателя, в то время как дельта маркер устанавливается на гармонику. При этом разность между двумя уровнями представляет собой уровень подавления гармоники. Обычные или дельта маркеры могут использоваться в качестве маркеров шума для измерения удельной мощности шумов. С помощью R&S FS300 можно легко замерить ширину полосы сигнала по уровню n дБ, например по уровню 3 дБ или 6 дБ.
Встроенная память для хранения настроек и полученных диаграмм
Во внутренней памяти R&S FS300 может храниться до 5 диаграмм и 10 вариантов настроек. В результате можно с легкостью вызывать часто используемые параметры, что исключает необходимость повторного ввода одних и тех же значений. Это также снижает вероятность ошибок при настройке R&S FS300. Сохраненные в памяти прибора диаграммы могут вызываться позже, например, для вывода на принтер.
Технические характеристики FS300/315 линейки анализаторов спектра:
Параметры | Значения |
Диапазон частот | От 9 кГц до 3 ГГц |
Разрешающая способность по часоте | От 200 Гц до 20 МГц |
Детекторы | С выборкой, макс./мин. пиковый, усредняющий, среднеквадратический |
Номинальный уровень шума | −115 дБм (разреш. 300 Гц) |
Погрешность измерения уровня | <1,5 дБ, 0,7 дБ (ном.) |
Максимальный входной уровень | +33 дБм |
Различные функции измерения | Мощности канала, мощности TDMA, занимаемой полосы частот, потерь отраженного сигнала, потерь прямого сигнала, точки пересечения по интермодуляционным составляющим 3 порядка (TOI), частоты и т.д. |
Следящий генератор | С диапазоном от 9 кГц до 3 ГГц |
Диапазон отстройки частоты следящего генератора | От 0 до 3 ГГц |
Интерфейс USB |
Информация для заказа:
FS300/315 линейка анализаторов спектра |
