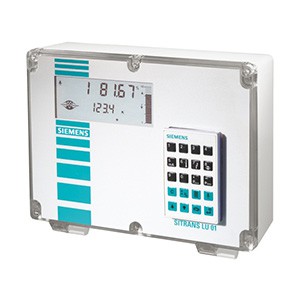

SITRANS LU01 — ультразвуковой регулятор уровня дальнего радиуса действия для жидкостей и сухих веществ (один резервуар, до 60 м). Ручной программатор показан как дополнительное устройство, его необходимо заказывать отдельно.
Преимущества
• Одноканальный уровнемер дальнего радиуса действия.
• Простота монтажа, программирование при помощи съемной инфракрасной клавиатуры (опционально).
• Совместимы со всеми преобразователями Echomax®.
• ЖК-дисплей с подсветкой выдает информацию в стандартных инженерных единицах.
• Автоматическое определение объема на основе показаний уровнемера для резервуаров стандартной и нестандартной формы.
• Совместимость с Dolphin Plus и SmartLinx.
• Сигнализатор максимального или минимального уровня.
Сфера применения
Система состоит из устройства отображения SITRANS LU01, подключенного к бесконтактному ультразвуковому преобразователю, расстояние между этими элементами может составлять до 365 м. SITRANS LU01 измеряет расстояние, уровень или объем, в приборе реализована технология интеллектуальной обработки эхосигналов Sonic Intelligence, которая гарантирует максимальную точность измерений. Данные отображаются в определяемых пользователем линейных инженерных единицах на ЖК-дисплее с подсветкой. Встроенный коммуникационный порт автоматически на страивается для работы с интерфейсом RS232/RS485 или биполярной токовой цепью. SITRANS LU01 подключатся к распределенным системам управления или ПЛК при по мощи интерфейсных модулей Siemens SmartLinx®, что обеспечивает двухстороннюю удаленную связь и полный доступ к параметрам. Модули, поддерживающие наиболее распространенные промышленные интерфейсы могут быть установлены на за воде или в процессе эксплуатации прибора непосредственно на объекте. Внешний шлюз не требуется, что сокращает затраты на оборудование и кабельные линии.
• Основные сферы применения: хранилища химикатов, хранилища жидкостей, хранилища сыпучих продуктов (гравий, мука, зерно, крупы), хранилища пластиковых гранул.
SITRANS LU02 — ультразвуковой регулятор уровня дальнего радиуса действия с двумя точками измерения для жид костей и сухих веществ (один или два резервуара, до 60 м). Ручной программатор показан как дополнительное устройство, его необходимо заказывать отдельно.
Преимущества
• Две точки измерения, датчик уровня дальнего радиуса действия.
• Простота установки, программирование при помощи съемной инфракрасной клавиатуры (опционально).
• Совместимы со всеми преобразователями Echomax®
• ЖК-дисплей с подсветкой выдает информацию в стандартных инженерных единицах.
• Автоматическое определение объема на основе показаний уровнемера для резервуаров стандартной и нестандартной формы.
• Совместимость с Dolphin Plus и SmartLinx.
• Сигнализатор максимального или минимального уровня.
Сфера применения
SITRANS LU02 измеряет уровень жидкостей, сухих веществ или их комбинации в одном или двух резервуарах различных размеров, форм и конфигураций (до 60 м). Система использует ультразвуковую технологию для измерения уровня, пространства, расстояния, объема, дифференциальных измерений или вычисления среднего. Высокая точность измерений достигается при помощи передовой технологии программной обработки отражения Sonic Intelligence®. Расстояние между устройством отображения и преобразователем может составлять до 365 м. Данные отображаются в определяемых пользователем линейных инженерных единицах на ЖК-дисплее с подсветкой. Встроенный коммуникационный порт автоматически настраивается для работы с интерфейсом RS232/RS485 или биполярной токовой цепью. Прибор подключатся к распределенным системам управления или ПЛК при помощи интерфейсных модулей Siemens SmartLinx®, что обеспечивает двухстороннюю удаленную связь и полный доступ к параметрам. Модули, поддерживающие наиболее распространенные промышленные интерфейсы могут быть установлены на заводе или в процессе эксплуатации прибора непосредственно на объекте. Внешний шлюз не требуется, что сокращает затраты на оборудование и кабельные линии.
• Основные сферы применения: хранилища химических веществ, хранилища жидкостей, хранилища сыпучих продуктов (гравий, мука, зерно, крупы), хранилища пластиковых гранул, разгрузочные машины.
Принцип работы |
|
Принцип измерения |
Ультразвуковой датчик уровня |
Диапазон измерения |
0,3...60 м |
Точки измерения |
SITRANS LU01: макс. одна точка измерения; SITRANS LU02: макс. две точки измерения |
Выходной сигнал |
|
Ультразвуковой преобразователь |
Серия Echomax, преобразователи ST-H |
Реле |
4 реле SPDT Form C, рассчитанных на 5 А при 250 В перем. т., активная нагрузка |
Токовый выход, мА |
0/4...20 мА (с оптической изоляцией) |
Макс. нагрузка |
750 Ω, с изоляцией, 30 В |
Разрешение |
0.1 % от диапазона измерения |
Выходы |
SITRANS LU01: выход макс. 1 мА SITRANS LU02: выходы макс. 2 мА |
Точность |
|
Погрешность измерения |
0,25 % от диапазона измерения или 6 мм (выбирается наибольшая величина) |
Разрешение |
0,1 % от диапазона измерения или 2 мм (выбирается наибольшая величина) |
Температурная компенсация |
-50...+150 °C Встроенный датчик темпера туры Внешний датчик температуры TS-3 (опционально). Фиксированные значения температуры, устанавливаемые программно. |
Номинальные условия эксплуатации |
|
Условия окружающей среды |
|
Температура окружающей среды (корпус) |
-20...+50 °C |
Конструкция |
|
Вес |
2,7 кг |
Материал (корпус) |
Поликарбонат |
Степень защиты (настенный монтаж) |
IP65 |
Электрические соединения |
|
Кабель-удлинитель для ультразвукового преобразователя |
RG62-A/U коаксиальный кабель с низкой емкостью |
Токовый выход, мА |
2-жильный медный кабель, витой, экранированный, 0,5...0,75 мм2 (22...18 AWG), Belden 8760, допустимы аналоги |
Электрические соединения и соединения реле |
Медный кабель, соответствующий местным требованиям, рассчитанный на 250 В, 5 А |
Синхронизация |
Можно синхронизировать до 16 устройств LU01/LU02. |
