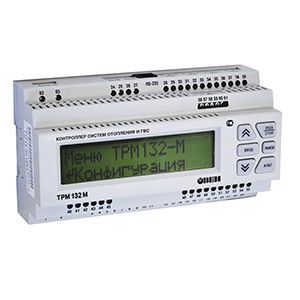

Контроллеры систем отопления и ГВС ТРМ132М в комплексе с первичными преобразователями, модулем расширения МР1 и исполнительными механизмами предназначены для контроля и регулирования температуры в контурах отопления и ГВС, отображения измеренной температуры и режимов работы на встроенном индикаторе и формирования сигналов управления встроенными выходными элементами и выходными элементами модуля МР1.
Возможности контроллера ТРМ132М
Встроенные часы реального времени
Автоматическая настройка ПИД-регуляторов
Автоматический выбор режимов (нагрев/обратная/летний)
Возможность смены прошивки (при помощи комплекта для перепрошивки ТРМ133М)
Функциональные возможности ОВЕН ТРМ132М
Автоматическое регулирование температуры в контуре ГВС с соответствии с заданной уставкой
Автоматическое регулирование температуры в контуре отопления по графику от Т-наружного воздуха и Т-прямой воды
Отработка графика температуры обратной воды в зависимости от Т-наружного воздуха и Т-прямой воды (защита от завышения и занижения температуры обратной воды)
Управление основным и резервным насосом в обоих контурах
Защита от превышения температуры в контуре ГВС
Управление насосом подпитки в контуре отопления
Возможность использования третьего насоса в каждом контуре (аварийного)
Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре ГВС: запорно-регулирующим клапаном, основным и резервным насосами, клапаном слива (опционально); устройствами сигнализации
Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре отопления: запорно-регулирующим клапаном, основным и резервным насосами, насосом подпитки, устройствами сигнализации
Диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов)
Задание значений программируемых рабочих параметров с помощью встроенной клавиатуры управления, а также от ПК по сети RS-485 и RS-232
Поддержка протоколов обмена: ОВЕН, Modbus-RTU и Modbus-ASCI
Наименование |
Значение |
напряжение, В |
90...245 |
частота, Гц |
47…63 |
Потребляемая мощность, ВА, не более |
12 |
Аналоговые входы, количество |
8 |
Дискретные входы, количество |
8 |
Уровень сигнала, соответствующий логической единице на входе, В |
12…36 |
Уровень сигнала, соответствующий логическому нулю на входе, В |
0…4 |
Подключаемые входные устройства |
Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т.д.) |
Встроенный вторичный источник питания |
24 ±3 |
Напряжение, В, Максимально допустимый ток нагрузки, мА |
180 |
Интерфейс связи |
RS-485; RS-232 |
Режим работы |
Slave |
Протоколы передачи данных |
ОВЕН; Modbus ASCII; Modbus RTU |
Тип корпуса |
DIN12M |
Габаритные размеры прибора, мм |
(157x86x58)±1 |
Степень защиты корпуса (со стороны лицевой панели) |
IP20 |
Масса прибора, кг, не более |
0,5 |
Температура окружающего воздуха, °С |
–10…+55 |
