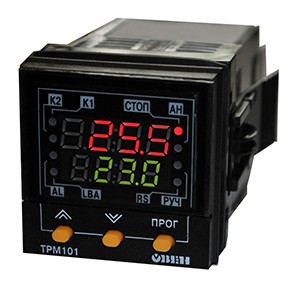

Назначение ПИД – регулятора ОВЕН ТРМ101
ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.
Класс точности регулятора 0,5.
ПИД-регулятор температуры, давления и др. выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.
Функциональные возможности ПИД-регулятора ОВЕН ТРМ101
Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
Автонастройка ПИД-регулятора по современному эффективному алгоритму
Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2
Сигнализация о возникновении аварийной ситуации двух типов:
– о выходе регулируемой величины за заданные пределы;
– об обрыве в цепи регулирования (LBA)
Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
Бесконтактное управление нагрузкой через внешнее твердотельное реле
Встроенный интерфейс RS-485 (протокол ОВЕН)
Конфигурирование ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
Уровни защиты параметров для разных групп специалистов
Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле
Питание
Напряжение питания |
90…245 В частотой 47...63 Гц |
Универсальный вход 1
Предел допустимой основной погрешности измерения входного параметра |
±0,5 % |
Входное сопротивление при подключении источника сигнала: |
|
– тока |
100 Ом ± 0,1 % |
– напряжения |
не менее 100 кОм |
Дополнительный вход 2
Сопротивление внешнего ключа: |
|
– в состоянии «замкнуто» |
0...1 кОм |
– в состоянии «разомкнуто» |
более 100 кОм |
Выходы
Количество выходных устройств |
2 |
Интерфейс связи
Тип интерфейса |
RS-485 |
Скорость передачи данных |
2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
Корпус
Тип корпуса и его габаритные размеры (без элементов крепления) |
щитовой Щ5, 48х48х102 мм |
Степень защиты корпуса |
IP54 (со стороны передней панели) |
Характеристики выходных устройств
Обозн. |
Тип выходного устройства (ВУ) |
Электрические характеристики |
Р |
электромагнитное реле |
1 А (ПИД-регулирование) |
К |
транзисторная оптопара структуры n–p–n типа |
200 мА при 50 В пост. тока |
С |
симисторная оптопара |
50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока |
У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
нагрузка не менее 2 кОм, напряжение питания 15...32 В |
Т |
выход для управления |
выходное напряжение 4...6 В |
