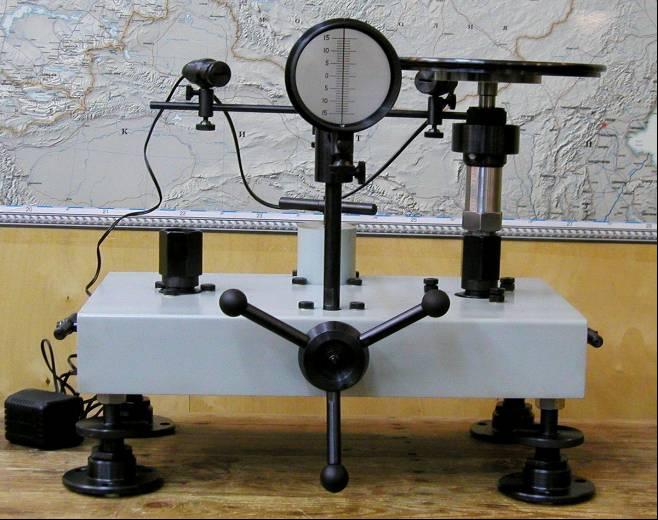

Манометр грузопоршневой МП-60
Также этот прибор может называться: МП60, МП 60.
Манометры грузопоршневые МП-60 широко используются для получения эталонных результатов в теплотехнической сфере. С их помощью можно легко обнаружить повышенное давление жидкости или газа.
В основе роботы прибора МП-60 лежит принцип «неуплотненного поршня» - суммарный вес поршня, грузоприемного устройства, и установленных на нем грузов уравновешивает измеряемое давление, действующее на нижний торец поршня.
Сфера применения МП-60: эталон при поверке и калибровке средств измерений избыточного давления, измерительных преобразователей, образцовых и технических манометров, других средств измерений, а так же грузопоршневых манометров более низкого класса точности в лабораторных условиях.
Технические характеристики:
Класс точности МП-60 - 0,01; 0,02; 0,05 (Таблица 1).
Верхний предел измерения (воспроизведения) - 6 МПа (60 кгс/см2).
Нижний предел измерения (воспроизведения) - 0,02 МПа (0,2 кгс/см2).
Рабочий ход поршня - не менее 10 мм.
Номинальная площадь поршня - 0,5 см2.
Предельное отклонение от номинального значения приведённой площади поршня - 1%.
Номинальное значение массы поршня с грузоприёмным устройством - не более 0,4х0,98 кг.
Рабочая жидкость - трансформаторное масло.
Объём рабочей жидкости - не более 250 см3.
Габаритные размеры - 400х500х300 мм.
Масса без грузов - не более 25 кг.
Таблица 1
Назначение параметра
|
МП-60
кл. т. 0,01
|
МП-60
кл. т. 0,02
|
МП-60
кл. т. 0,05
|
Предел допускаемой основной относительной погрешности
|
+0,01%
|
+0,02%
|
±0,05%
|
Порог чувствительности МП-60
|
не более 30 Па
|
не более 60 Па
|
не более 120 Па
|
Скорость опускания поршня
|
не более 0,2 мм/мин
|
не более 0,2 мм/мин
|
не более 0,4 мм/мин
|
Свободное вращения поршня для манометра МП-60
|
не менее 6 мин
|
не менее 5 мин
|
не менее 4 мин
|
Условия эксплуатации прибора манометр грузопоршневой МП-60:
Температура окружающей среды - от 15ºС до 30ºС.
Относительная влажность воздуха - 60±20%.
Атмосферное давление - от 84 кПа до 106,7 кПа.
Напряжение сети переменного тока - 220 В.
Частота сети переменного тока - 50 Гц.
Средняя наработка на отказ - 40000 ч.
Средний срок службы - 8 лет.
Предприятие-изготовитель предоставляет гарантию соответствия выпускаемого манометра грузопоршневого МП-60 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
