Рекомендуемые области применения
Теплосети
Водоканал
Продуктопроводы
Выполняемые функции
Поиск места разгерметизации трубопровода.
Трассировка и определение глубины залегания коммуникаций.
Уточнение места повреждения трубы с поверхности земли.
Определение места нахождения люков (под снегом, грунтом, асфальтом).
Контроль состояния запорной арматуры.
Основные преимущества
наличие радиоканала;
высокая помехозащищенность;
оперативность и скорость расчетов;
ударозащищенные водонепроницаемые датчики;
малые габариты и вес;
высокая точность определения мест разгерметизации;
трассировка и определение глубины залегания коммуникаций;
удобство в эксплуатации;
уточнение места повреждения трубы с поверхности земли;
определение места нахождения люков.
Область применения
Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных и стальных труб;
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

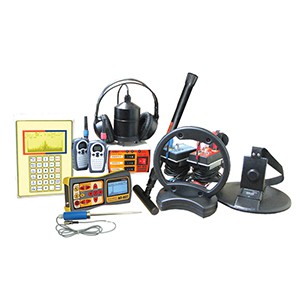

Состав комплекта
Пьезоэлектрические датчики (красный и синий) 2 шт.
Усилители (красный и синий) с держателями 2 шт.
Радиопередатчик и радиоприемник сигналов датчиков (PC)
Вычислительное корреляционное устройство (ВУ)
Зарядное устройство ВУ
Зарядное устройство PC
Программа записи на ПК
Кабели проводной связи
Генератор "АГ-114.1"
Приемник "АП-027"
Электромагнитный датчик "ЭМД-247"
Антенна рамочная "ИЭМ-301.3"
Комплект акустического датчика "АД-227"
Комплект "АДМ-227"
Люкоискатель "ИЭМ-300"
Головные телефоны
Провода удлинительные
Транспортная сумка
Внимание! С целью повышения эффективности работы течетрассопоискового оборудования марок "Успех" и "Атлет" с акустическим датчиком "АД-227" проведена доработка конструкции акустического датчика и с 1 июня 2016 года акустический датчик "АД-227" поставляется со съемной ручкой и сменными наконечниками.
Дополнительное оборудование
Датчик контроля качества изоляции "ДКИ-117"
Датчик-определитель дефектов коммуникаций "ДОДК-117"
Клещи индукционные "КИ-110"
Накладная рамка "НР-117"
Площадка для установки АД в снег или мягкий грунт
Технические характеристики
Диаметр контролируемого трубопровода, мм |
25 ... 800 |
Длина диагностируемого участка трубопровода, м |
до 1500 |
Минимальное давление в трубопроводе, кг/см2 |
1,5 |
Точность определение места утечки, м |
до 0,2 |
Питание вычислителя коррелятора, В |
12В |
Усилителей, радиостанции |
7,2 В |
Температура окружающей среды, оС |
-20 ... +45 |
Выходная мощность генератора, Вт |
до 40 |
Частота генерации, Гц |
512; 1024; 8192, одновременно 3 частоты |
Режим работы приемника, Гц |
50, 100, 512, 1024, 8192, “ШП” |
Глубина обнаружения крышки люка, м |
до 0,6 |
