Рекомендуемые области применения
Теплосети
Водоканал
Продуктопроводы
Назначение
Определение корреляционным методом местоположения утечек из трубопроводов.
Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Определение местоположения и глубины залегания скрытых коммуникаций (трубопроводы, силовые и сигнальные кабели) на глубине до 6 м и удалении до 5 км от места подключения генератора.
Обследование участков местности перед проведением земляных работ, проведения работ по поиску мест разгерметизации трубопроводов на глубине до 6 м.
Основные преимущества
Наличие радиоканала
Высокая помехозащищенность
Удобство эксплуатации
Доступная цена
Малые габариты и вес
Высокая точность определения мест разгерметизации (с достоверностью локации утечек 90% и больше при площади дефекта 1 мм2)
Применение
Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных и стальных труб.
Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

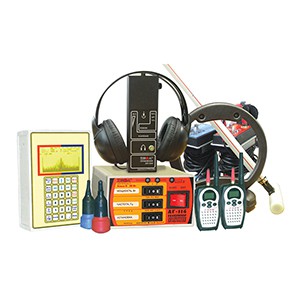

Состав комплекта
Пьезоэлектрических датчика (красный и синий) 2 шт.
Усилителя (красный и синий) с держателями 2 шт.
Радиопередатчик и радиоприемник сигналов датчиков (PC)
Вычислительное корреляционное устройство (ВУ)
Зарядное устройство ВУ
Зарядное устройство PC
Программа записи на ПК
Кабели проводной связи
Генератор "АГ-114"
Приемник "АП-004"
Электромагнитный датчик "ЭМД-226"
Антенна рамочная "ИЭМ-301.2"
Головные телефоны
Провода удлинительные
Транспортная сумка
Дополнительное оборудование
Клещи индукционные "КИ-110"
Технические характеристики
Диаметр контролируемого трубопровода, мм |
25 ... 800 |
Длина диагностируемого участка трубопровода, м |
до 1500 |
Минимальное давление в трубопроводе, кг/см2 |
1,5 |
Точность определение места утечки, м |
до 0,2 |
Питание вычислителя коррелятора, В |
12В |
Усилителей, радиостанции |
7,2 В |
Температура окружающей среды, оС |
-20 ... +45 |
Выходная мощность генератора, Вт |
8 |
Частота генерации, Гц |
512; 1024; 8928 |
Режим работы приемника, Гц |
1024, 8928, “ШП” |
