Рекомендуемые области применения
Электросети
Строительно-монтажные организации
Описание и назначение

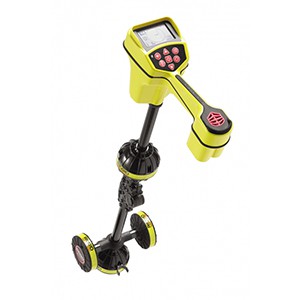

Кабелеискатель "SR-20" - это самая передовая и высокотехнологичная модель кабелеискателя на сегодняшний день.
"SR-20" обладает уникальным методом кругового наведения на протяжённый объект, расположенный под землёй. Данная технология позволяет отображать на экране прибора не простые стрелки-указатели, а наглядную схему расположения коммуникаций и называется «система картографического отображения».
Благодаря этой технологии больше не нужно ходить зигзагами по исследуемой территории, теперь оператору нужно только нажать на кнопку питания и выбрать тип нужной коммуникации, а прибор сам её найдёт, изобразив на дисплее, независимо от ориентации пользователя относительно подземной трассы.
Измерение глубины залегания, бесконтактное определение значения наведённого тока и силы электромагнитного поля, идущего от коммуникации, усиление и ослабление силы принимаемого сигнала проводятся автоматически и отображаются на дисплее в режиме реального времени, избавляя пользователя от лишних манипуляций с прибором. Такой подход к трассопоиску позволяет работать даже неопытному пользователю без предварительного обучения.
Всё это стало возможным благодаря использованию восьми поисковых антенн, объединенных в четыре сферы. Применение, не стандартных прямых антенн, а специальных - сферических, позволило создателям "SR-20" реализовать передовую технологию, и вывести поиск подземных коммуникаций на новый уровень.
Профессиональная модель кабелеискателя "SR-20", обладает возможностью поиска в пассивном режиме, всех основных металлических коммуникаций, по которым уже проходит электромагнитный сигнал: силовой кабель, трубопровод с катодной защитой, телефонный кабель.
Наряду с профессиональной версией приемника, выпускаются и две облегченные модели NaviTrack и Scaut . Эти модели также обладают системой кругового наведения, но имеют более скромные поисковые возможности. Они предназначены для обследования территории на наличие скрытых коммуникаций при совместной работе с генератором, и поиска силового кабеля по протекающему по нему току.
Все модели имеют возможность работы с системами видеодиагностики внутреннего состояния коммуникаций и специальными сигнальными датчиками, для поиска неметаллических коммуникаций
Особенности
Новая передовая технология представления поисковой информации.
Яркий, легко запоминающийся и оригинальный дизайн.
Корпус приёмника сделан из крепкого легковесного пластика.
При длительной работе - руки не устают;
Компактность - для удобной транспортировки антенна приёмника легко складывается.
Самое большое количество поисковых антенн, дающих точное местоположение всех коммуникаций в близи прибора.
Самый простой и быстрый поиск.
Использование всех поисковых режимов.
Графическое наведение на коммуникацию.
Возможность раздельного поиска газопровода и силового кабеля.
Поиск телефонного кабеля без использования генератора.
Цифровое измерение глубины залегания коммуникаций.
Четыре активные частоты генератора, наличие низкой частоты для насыщенных коммуникациями районов.
Три пассивные частоты поиска.
Отображение на дисплее в реальном времени значений глубины и силы наведённого тока.
Отображение на дисплее в условных единицах силы электромагнитного поля от проводника для более простого поиска.
Отображение на дисплее угла, на который необходимо повернуть прибор, чтобы попасть точно на коммуникацию.
Мощный 10 ватный генератор, дающий возможность трассировать коммуникации на большие расстояния без дополнительного переподключения.
Возможность поиска неметаллических коммуникаций по сигналу от зондов систем видеодиагностики и миниатюрных сигнальных датчиков.
Возможность подачи сигнала в силовой кабель без его отключения, с помощью индукционных клещей.
Состав комплекта
Приемник "SR-20"
Кейс для транспортировки
Технические характеристики
Рабочая температура, °С |
-20...+50 |
Точность определения трассы, % от глубины |
±5% |
Точность определения трасс, м |
±0,3 |
Глубина поиска, м |
до 5 м |
Рабочие частоты приемника, Гц |
16, 50/60 Гц, 128 Гц, 512 Гц, 640 Гц, 1 кГц, 8 кГц, 16 кГц, 33 кГц |
Питание приемника |
4 шт. батарей типоразмера «С» |
Время работы приемнка, ч |
15 |
