Рекомендуемые области применения
Электроэнергетика с протяженными коммуникациями
Нефтегазопроводы
ЖКХ
Назначение
Комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Функции и решаемые задачи
поиск неисправностей кабельных линий;
определение положения подземных коммуникаций;
прямое цифровое измерение глубины их залегания;
указание направления отклонения от оси коммуникации;
измерение силы тока в коммуникации, определение типа коммуникации.
Особенности приемника "АП-017"
Прост в эксплуатации и не требует высокой квалификации персонала.
Работа при недостаточном освещении (яркий светодиодный индикатор).
Расширенные возможности: вывод значения измеренной глубины залегания на светодиодный индикатор; определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу; определение типа подземной коммуникации.
Различные режимы индикации (цифровая, линейная шкала).
Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -40°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
Работа в зимних условиях до -40°С.
Особенности генератора "АГ-120Т"
Возможность выбора Возможность выбора частоты генерируемого сигнала
Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование
Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных
Автоматические выключения генерации при длительном простое
Возможность использования в качестве дополнительного оборудования клещей индукционных КИ-110.

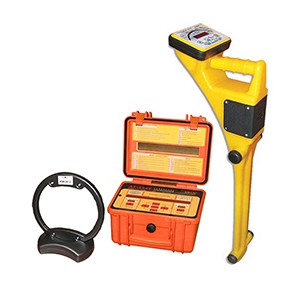

Состав комплекта
Приемник "АП-017Н"
Генератор "АГ-120Т"
Индукционная антенна "ИЭМ-301.3"
Сумка
Чехол
Дополнительное оборудование
Клещи индукционные "КИ-110"
Технические характеристики
Приемник "АП-017Н" |
|
Рабочие частоты |
|
Пассивные, Гц |
50, 100, 15000 |
Активные, Гц |
512, 1024, 1450, 8192, 8928, 9820 |
Особенности |
|
Максимальная измеряемая глубина, м |
До 10 |
Максимальная глубина обнаружения трассы, м |
До 10 |
Время непрерывной работы, ч |
До 50 |
Источники питания |
|
Питание |
2 элемента D |
Конструктивные параметры |
|
Габариты, мм |
720x110x150 |
Вес прибора без чехла, кг |
1,7 |
Диапазон эксплуатационных температур, °С |
-40 …+60 |
Генератор "АГ-120Т" |
|
Частоты генерируемого сигнала |
Диапазон 200...9999 |
Режимы генерации |
|
режим 1 |
непрерывный "НП" |
режим 2 |
кратковременные посылки импульсов "ПР" |
режим 3 |
двухчастотный "2F" |
Выходные параметры |
|
Выходной ток |
|
максимальный в ручном режиме: |
10 |
Максимальное выходное напряжение, В |
|
- при работе в безопасном режиме |
24 |
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт |
|
- при автономном питании |
120 непрерывно и «2F» |
- с добавлением внешнегоаккумулятора 12В |
180 непрерывно и «2F» |
- от сетевого блока питания, Вт |
70 |
Допустимое сопротивление нагрузки |
любое (0…∞) |
Согласование с нагрузкой |
автоматическое |
Конструктивные параметры |
|
Габаритные размеры электронного блока (кейса), не более, мм |
305х270х194 |
Масса электронного блока, не более, кг |
12 |
Диапазон эксплуатационных температур, °С |
-30 …+45 |
Индуктивная антенна "ИЭМ-301.3" |
|
Максимальная мощность, подводимая к «рамке», не более Вт |
10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом |
36 |
Тип корпуса |
пластмассовый, герметичный |
