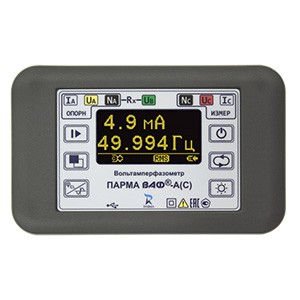

Лучший измерительный прибор своего класса
На смену легендарному ПАРМА ВАФ-А
Область применения:
- эксплуатационное обслуживание релейных схем защиты и силовых цепей электроустановок
- фазировка при наладке дифференциальной защиты, подключения трансформаторов тока и напряжения, электродвигателей
- контроль правильнойфазировки цепей учета присоединения
- снятие вольт-амперной характеристики и измерения углов
- контроль одно- и трехфазных цепей в шкафах электропитания
Отличительные особенности:
- измерение силы переменного тока
- с высокой точностью от 4 мА до 40 А
- высокая точность измерения угла сдвига фаз при напряжении от 0,3 В и силе тока от 4 мА
- магнит, встроенный в корпус прибора, позволяющий фиксировать его на сумке с встроенной металлической пластиной или на любой металлической поверхности
- корпус из ударопрочной пластмассы
- контрастный дисплей с крупным шрифтом позволяет считывать данные с прибора в сильный мороз и на солнце
- регулируемая яркость дисплея
- питание от аккумуляторных батарей NiMH типа АА - 4 шт. (в комплекте поставки) или батареек
время непрерывной работы от аккумуляторных батарей - не менее б часов
- сетевой блок питания с разъёмом microUSB
расширенный диапазон температуры окружающего воздуха в рабочих условиях - от -30 до +55 °С
малые габаритные размеры - не более 156x98x36 мм, масса - не более 1 кг
(с принадлежностями)
Измеряемые величины:
- действующее значение напряжения и силы переменного тока
- действующее значение напряжения и силы переменного тока основной частоты
- частота напряжения и силы переменного тока
- угол сдвига фаз между напряжением и напряжением
- угол сдвига фаз между током и током
- угол сдвига фаз между током и напряжением
- угол сдвига фаз между напряжением и током
- активная, реактивная и полная мощность
- коэффициент мощности - cos ср
- проверка целостности электрических проводников и цепей электрической сети (функция прозвонки) с защитой от напряжения в контролируемых цепях
- определение последовательности чередования фаз в трехфазных системах с номинальным междуфазным напряжением в диапазоне от 100 до 380 В, как со средней точкой, так и без нее
МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измеряемый параметр |
Диапазон измерения |
Пределы допускаемой погрешности при измерении приведенной1), (g) % относительной, (δ) % абсолютной (D) |
Примечания |
Напряжение постоянного тока, U, В |
0,5…600 |
Δ = ± (0,5+0,005·Х) |
|
Напряжение переменного тока первой гармоники,U(1), В |
0,3…600 |
γ = ± 0,05 % |
при U ≤ 0,1 UК |
δ = ± 0,5 % |
при U ≥ 0,1 UК |
||
Напряжение переменного тока, URMS, В |
0,3…600 |
γ = ± 0,05 % |
при U ≤ 0,1 UК |
δ = ± 0,5 % |
при U ≥ 0,1 UК |
||
Сила переменного тока первой гармоники, I(1), А |
0,004…40 |
γ = ± 0,01 % |
при I ≤ 0,1 IК |
δ = ± 1 % |
при I ≥ 0,1 IК |
||
Сила переменного тока, IRMS, А |
0,004…40 |
γ = ± 0,01 % |
при I ≤ 0,1 IК |
δ = ± 1 % |
при I ≥ 0,1 IК |
||
Сопротивление цепи, R Ом |
1…500 |
D = ± (0,3+0,035·X) |
|
Частота напряжения и силы переменного тока, f Гц |
45…55 |
D = ± 0,01 |
при U ≥2 В и I ≥100 мA |
D = ± 0,05 |
при 0,4 ≤ U ≤ 2 В и 5 ≤ I ≤ 100 мА |
||
Углы сдвига фаз, градус |
0 до 360 |
D = ± 1 |
при U ≥ 10 В и I ≥10 мA |
D = ± 3 |
при U ≤ 10 В и I ≤10 мА |
||
Коэффициент мощности, cos φ |
от минус 1 до 1 |
||
Активная мощность, Р, Вт |
0…24000 |
γ = ± 0,003 % |
при Р ≤ 24 Вт |
δ = ± 3 % |
при Р ≥ 24 Вт |
||
Реактивная мощность, Q, вар |
0…24000 |
γ = ± 0,003 % |
при Q ≤ 24 вар |
δ = ± 3 % |
при Q ≥ 24 вар |
||
Полная мощность, S, В·А |
0…24000 |
γ = ± 0,003 % |
при S ≤ 24 В·А |
δ = ± 3 % |
при S ≥ 24 В·А |
||
1)Для расчета приведенной погрешности измерений за нормирующее значение принимается конечное значение диапазона измерения Где – UК, IК – конечное значение диапазона измерения. URMS, IRMS – действующее значение напряжения, силы переменного тока, U(1), I(1) – значение напряжения, силы переменного тока первой гармоники, Х – измеренное значение напряжения, сопротивления |
