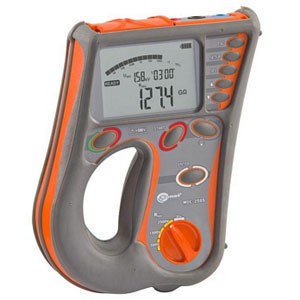

MIC-2505 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока (три стандартных значения — 500 В, 1000 В и 2500 В), а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Автоматический расчет коэффициентов абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Измерение | MIC-10 | MIC-30 | TM-2501 | MIC-2505 | MIC-2510 |
---|---|---|---|---|---|
Напряжение | 1000В: 50В, 100В, 250В, 500В, 1000В |
1000В: 50...1000В шаг 10В |
2500В: 100...2500В шаг 100В |
2500В: 500В, 1000В, 2500В |
2500В: 50...2500В шаг 10В |
Сопротивление | 10ГОм | 100 ГОм | 1000 ГОм | 2000 ГОм | 2000 ГОм |
Коэффициенты | - | Каб/Кпол | Каб/Кпол | Каб/Кпол | Каб/Кпол |
Ток утечки | - | + | + | + | + |
Rcont | + | + | + | - | + |
Емкость | + | + | - | - | + |
Разрядка емкости кабеля | + | + | + | + | + |
Напряжение постоянное/переменное | + | + | + | + | + |
AutoISO/Адаптеры | - | Адаптер WS-04 | - | - | AutoISO-2500 |
Температура окр. среды | - | - | - | - | + Зонд ST-1 |
Память/ПК | - | + OR-1 |
+ USB |
- USB |
+ USB или OR-1 |
Питание (работа) от сети 220В | - | - | + | - | - |
Питание (работа) от внешнего аккумулятора | - | - | + | - | - |
Гарантия: 36 месяцев
Номер в Госреестре: 49421-12
Класс защиты: IV 600 В (III 1000 В) согласно PN-EN 61010-1, IP54
Температурный диапазон: -10...+40 °C
Габариты ШxВxГ: 260×190×60 мм
Масса: около 1,2 кг
Индекс: WMRUMIC2505
Количество | Индекс | |
---|---|---|
Аккумуляторная батарея NiMH SONEL-10 9,6V | 1 | WAAKU10 |
Зажим «Крокодил» изолированный голубой К09 11 кВ | 1 | WAKROBU32K09 |
Зажим «Крокодил» изолированный черный К09 11 кВ | 1 | WAKROBL32K09 |
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 | 1 | WAZASZ7 |
Зонд острый с разъемом «банан» красный 5кВ | 1 | WASONREOGB2 |
Кабель сетевой | 1 | WAPRZLAD230 |
Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой | 1 | WAPRZ1X8BUBB |
Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный | 1 | WAPRZ1X8REBB |
Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный | 1 | WAPRZ1X8BLBB |
Ремень для переноски прибора | 1 | WAPOZSZE2 |
Футляр L4 | 1 | WAFUTL4 |
Индекс | |
---|---|
Адаптер AGT-16C | WAADAAGT16C |
Адаптер AGT-16T | WAADAAGT16T |
Адаптер AGT-32P | WAADAAGT32P |
Адаптер AGT-32T | WAADAAGT32T |
Адаптер AGT-63P | WAADAAGT63P |
Адаптер AGT-16P | WAADAAGT16P |
Адаптер AGT-32C | WAADAAGT32C |
Адаптер автомобильный (12В) | WAPRZLAD12SAM |
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжения переменного и постоянного тока (True RMS)
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,0...600 В | 1 В | ±(3% и. в. + 2 е. м. р.) |
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...2,000 ТОм (IISOnom=1 мА)
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,0...999,9 кОм | 0,1 кОм | ±(3% и. в. + 20 е. м. р.) |
1,000...9,999 МОм | 0,001 МОм | |
10,00...99,99 МОм | 0,01 МОм | |
100,0...999,9 МОм | 0,1 МОм | |
1,000...9,999 ГОм | 0,001 ГОм | |
10,00...99,99 ГОм | 0,01 ГОм | |
100,0...999,9 ГОм | 0,1 ГОм | |
1,000...2,000 ТОм | 0,001 ТОм |
Диапазон | Разрешение |
---|---|
500 В | 500 ГОм |
1000 В | 1,00 ТОм |
2500 В | 2,00 ТОм |
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)
Дополнительные технические характеристики | |
---|---|
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
Категория безопасности | IV 600 В (III 1000 В) согласно PN-EN 61010-1 |
Степень защиты корпуса согласно PN-EN 60529 | IP54 |
Питание измерителя | пакет аккумуляторов SONEL L-1 NiMH 9,6 В |
Габаритные размеры | 260×190×60 мм |
Масса измерителя | около 1,3 кг |
Температура хранения | –20...+70° C |
Рабочая температура | -10...+40° C |
Количество |
|
Аккумуляторная батарея NiMH SONEL-10 9,6V |
1 |
Зажим «Крокодил» изолированный голубой К09 11 кВ |
1 |
Зажим «Крокодил» изолированный черный К09 11 кВ |
1 |
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 |
1 |
Зонд острый с разъемом «банан» красный 5кВ |
1 |
Кабель сетевой |
1 |
Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой |
1 |
Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный |
1 |
Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный |
1 |
Ремень для переноски прибора |
1 |
Футляр L4 |
1 |
