Измерение | MPI-502 | MPI-505 | MPI-508 | MPI-520 | MPI-525 | MPI-530 | MPI-530-IT |
---|---|---|---|---|---|---|---|
Измерение параметров петли «фаза-нуль» | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD | ZL-N, L-PE, L-L, L-PE RCD |
Измерение параметров УЗО | AC, A Режим Auto |
AC, A Режим Auto |
AC, A Режим Auto |
AC, A, B Режим Auto |
AC, A, B Режим Auto |
AC, A, B Режим Auto |
AC, A, B Режим Auto В сетях IT |
Rcont | + | + | + | + | + | + | + |
Измерение параметров изоляции | - | 1000В, 3ГОм | 1000В, 3ГОм AutoISO-1000A |
1000В, 3ГОм AutoISO-1000C |
2500В, 10ГОм Каб, Кпол AutoISO-2500 |
1000В, 10ГОм AutoISO-1000C |
1000В, 10ГОм AutoISO-1000C |
Измерение параметров заземляющих устройств | - | - | - | 3p | 3p | 3p, 3p+клещи, 4p, ρ, клещи+клещи | 3p, 3p+клещи, 4p, ρ, клещи+клещи |
U,I,f,Q,P,S,cosφ | - | - | + | + | - | +, гармоники |
+, гармоники |
LOGGER | - | - | + | - | - | + | + |
Чередование фаз | - | + | + | + | + | + | + |
Освещенность (люксметр) |
- | - | - | - | - | + LP1 |
+ LP1 |
Память/ПК | + OR-1 |
+ USB |
+ USB |
+ USB |
+ USB |
+ USB |
+ USB |
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Гарантия: 36 месяцев
Номер в Госреестре: 44170-10
Класс защиты: IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014
Температурный диапазон: 0...+40 °C
Габариты ШxВxГ: 260×190×60 мм
Масса: около 2,2 кг

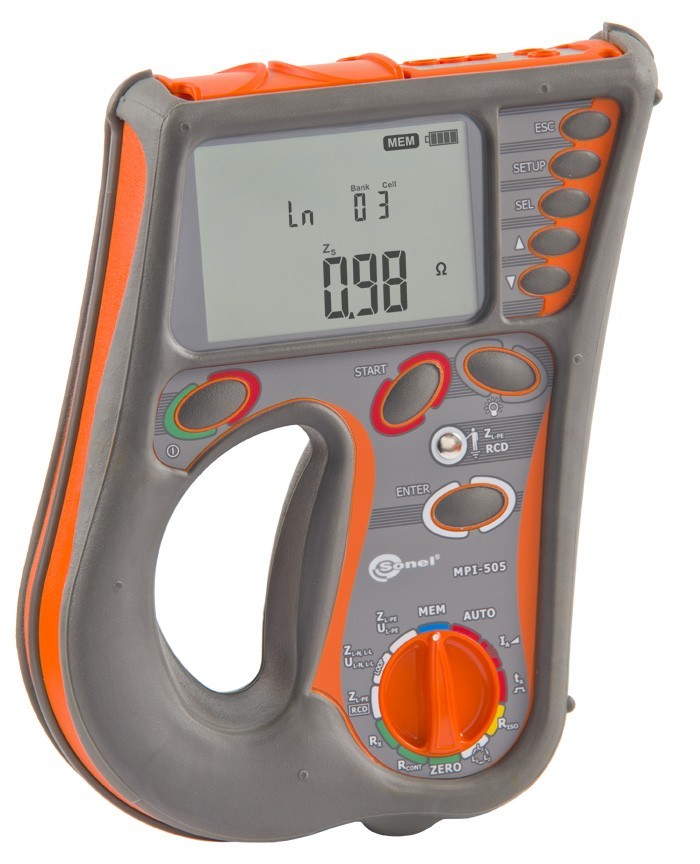

Индекс: WMRUMPI505
Количество | Индекс | |
---|---|---|
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» | 1 | WAADAWS01 |
Зажим «Крокодил» изолированный жёлтый K02 | 1 | WAKROYE20K02 |
Зажим «Крокодил» изолированный красный K02 | 1 | WAKRORE20K02 |
Зонд острый с разъёмом «банан» голубой | 1 | WASONBUOGB1 |
Зонд острый с разъёмом «банан» красный | 1 | WASONREOGB1 |
Зонд острый с разъемом «банан» желтый | 1 | WASONYEOGB1 |
Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
Провод измерительный 1,2 м с разъемами «банан» голубой | 1 | WAPRZ1X2BUBB |
Провод измерительный 1,2 м с разъемами «банан» желтый | 1 | WAPRZ1X2YEBB |
Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
Ремень для переноски прибора | 1 | WAPOZSZE2 |
Футляр L1 | 1 | WAFUTL1 |
Элемент питания алкалиновый 1,5V AA LR6 | 4 | # |
Индекс | |
---|---|
Адаптер AGT-32P | WAADAAGT32P |
Адаптер AGT-63P | WAADAAGT63P |
Адаптер AGT-16P | WAADAAGT16P |
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO | WAADAWS05 |
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J | WAADATWR1J |
Провод измерительный 10 м с разъемами «банан» красный | WAPRZ010REBB |
Провод измерительный 20 м с разъемами «банан» красный | WAPRZ020REBB |
Провод измерительный 5 м с разъемами «банан» красный | WAPRZ005REBB |
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
«е.м.р.» — единица младшего разряда
Измерение действующего значения напряжения переменного тока
Диапазон | Разрешение | Погрешность основная |
---|---|---|
0…440 В | 1 В | ± (2 %U + 2 е.м.р.) |
Диапазон | Разрешение | Погрешность основная |
---|---|---|
0...19,99 Ом | 0,01 Ом | ± (5% Zs + 3 е.м.р.) |
20,0...199,9 Ом | 0,1 Ом | |
200...1999 Ом | 1 Ом |
Диапазон | Разрешение | Погрешность основная |
---|---|---|
0...19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) от Zs |
20...199,9 Ом | 0,1 Ом | ± (5% Zs + 5 е.м.р.) от Zs |
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
2,00…19,99 A | 0,01 A | |
20,0…199,9 A | 0,1 A | |
200…1999 A | 1 A | |
2,00…19,99 кA | 0,01 кA | |
20,0…40,0 кA | 0,1 кA |
Диапазон отображения | Разрешение | Основная погрешность |
---|---|---|
0…19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) |
20,0…199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) |
200…1999 Ом | 1 Ом |
Диапазон отображения | Разрешение | Основная погрешность |
---|---|---|
0..19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) от Zs |
20...199,9 Ом | 0,1 Ом | ± (6% Zs + 5 е.м.р.) от Zs |
Диапазон отображения | Разрешение | Основная погрешность |
---|---|---|
0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
2,00…19,99 A | 0,01 A | |
20,0…199,9 A | 0,1 A | |
200…1999 A | 1 A | |
2,00…19,99 кA | 0,01 кA | |
20,0…24,0 кA | 0,1 кA |
Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
---|---|---|---|---|
Общего типа | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.)* |
1 IΔn | ||||
2 IΔn | 0…150 мс | |||
5 IΔn | 0…40 мс | |||
Селективный | 0,5 IΔn | 0..500 мс | ||
1 IΔn | ||||
2 IΔn | 0…200 мс | |||
5 IΔn | 0…150 мс |
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
---|---|---|---|---|
10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. |
30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |
100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. |
300 мA | 1 Ом..166 Ом | 120 мA | ||
500 мA | 1 Ом..100 Ом | 200 мA | ||
1000 мA | 1 Ом..50 Ом | 400 мA |
Диапазон | Разрешение | Номинальный ток | Основная погрешность |
---|---|---|---|
0..9,9 В | 0,1 В | 0,4*IΔn | от 10% UB ± 5 е.м.р. |
10...50 В | от 15% UB |
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
---|---|---|---|---|
10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
30 мA | 9,0..30,0 мA | |||
100 мA | 33..100 мA | 1 мA | ||
300 мA | 90..300 мA | |||
500 мA | 150..500 мA | |||
1000 мA | 330..1000 мA |
Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
---|---|---|---|---|
10 мA | 4,0..20,0 мA | 0,1 мA | 0,35 × IΔn..2,0 × IΔn | ± 10 % IΔn |
30 мA | 12,0..30,0 мA | 0,35 × IΔn..1,4 × IΔn | ±10 % IΔn | |
100 мA | 40..140 мA | 1 мA | ||
300 мA | 120..420 мA | |||
500 мA | 200..700 мA |
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,00…19,99 Ом | 0,01 Ом | ± (2% R + 3 е.м.р.) |
20,0…199,9 Ом | 0,1 Ом | |
200…400 Ом | 1 Ом |
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,00…199,9 Ом | 0,1 Ом | ± (3% R + 3 е.м.р.) |
200…1999 Ом | 1 Ом |
Диапазон отображения для Un= 100 В | Разрешение | Основная погрешность |
---|---|---|
0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
2,00…19,99 MОм | 0,01 MОм | |
20,0…199,9 MОм | 0,1 MОм | |
200…1999МОм MОм | 1 MОм |
Диапазон отображения для Un= 250В | Разрешение | Основная погрешность |
---|---|---|
0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
2,00…19,99 MОм | 0,01 MОм | |
20,0…199,9 MОм | 0,1 MОм | |
200…999 MОм | 1 MОм |
Диапазон отображения для Un= 500В | Разрешение | Основная погрешность |
---|---|---|
0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
2,00…19,99 MОм | 0,01 MОм | |
20,0…199,9 MОм | 0,1 MОм | |
200…999 MОм | 1 MОм | |
1,00…2,00 ГОм | 0,01 ГОм |
Диапазон отображения для Un= 1000В | Разрешение | Основная погрешность |
---|---|---|
0…1999 кОм | 1 кОм | ± (3% RISO+ 8 е.м.р.) |
2,00…19,99 MОм | 0,01 MОм | |
20,0…199,9 MОм | 0,1 MОм | |
200…999 MОм | 1 MОм | |
1,00…3,00 ГОм | 0,01 ГОм | ± (4% RISO+ 6 е.м.р.) |
Дополнительные технические характеристики | |
Класс изоляции | Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
Категория безопасности | IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014 |
Степень защиты корпуса согласно ГОСТ 14254-2015 | IP54 |
Питание измерителя | щелочные батарейки 4×1,5 В LR6 (C); аккумуляторные батареи NiMH 4x1,5 В HR6 (C) |
Температура хранения | -20…+60°C |
Температура рабочая | 0…+40°C |
Время до самовыключения | 120 секунд |
Количество измерений Z, RE или RCD (для щелочных батареек) | >3000 (2 измерения / минуту) |
Количество измерений RISO или RCONT (для щелочных батареек) | >2000 |
Память результатов измерения | 990 ячеек, 3500 результатов |
Интерфейс | USB |
Количество |
|
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» |
1 |
Зажим «Крокодил» изолированный жёлтый K02 |
1 |
Зажим «Крокодил» изолированный красный K02 |
1 |
Зонд острый с разъёмом «банан» голубой |
1 |
Зонд острый с разъёмом «банан» красный |
1 |
Зонд острый с разъемом «банан» желтый |
1 |
Кабель последовательного интерфейса USB |
1 |
Провод измерительный 1,2 м с разъемами «банан» голубой |
1 |
Провод измерительный 1,2 м с разъемами «банан» желтый |
1 |
Провод измерительный 1,2 м с разъемами «банан» красный |
1 |
Ремень для переноски прибора |
1 |
Футляр L1 |
1 |
Элемент питания алкалиновый 1,5V AA LR6 |
4 |
