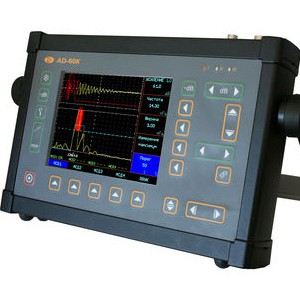

УСД-60 - универсальный промышленный ультразвуковой дефектоскоп
овременный промышленный ультразвуковой дефектоскоп УСД-60 позволяет воспользоваться всем богатством возможностей современной цифровой техники: выводить сигнал в виде А,B -сканов, подключать датчик пути для построения координатной развертки изделия (в специализированных версиях), записывать большой объем данных, автоматически формировать отчеты и протоколы. Позволяет измерять толщину изделий с высокой точностью, проводить ручной, автоматизированный контактный и иммерсионный (специальная и-зона) контроль.
Универсальная архитектура прибора позволяет производить на его базе механизированные и роботизированные комплексы контроля (до 32-х каналов)
Дефектоскоп УСД-60 сертифицирован в Ростехрегулировании РФ
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Усилитель: широкополосный 0.4 - 20 МГц с высокой разрешающей способностью
- ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
- Работа с АРД диаграммами, измерение уровня сигнала относительно кривой и режим АСД по АРД
- Частота повторения ЗИ:до 2000Гц
- Измерение спектра сигнала
- Зоны контроля: три независимых, с индивидуальной логикой определения дефекта
- Вывод сигналов в виде А-, В- сканов, С- скана (опционально)
- Возможность подключения датчика пути (опционально)
- Подключение многоканального коммутатора (опционально)
- Интерфейс Ethernet
- Питание: Li-ion аккумулятор или внешний блок питания
- до 6-8 часов работы от аккумулятора
- Электронный блок дефектоскопа УСД-60
- Встроенный Li-Ion аккумулятор
- Сетевой блок питания /зарядное устройство
- Кабели СР50-Лемо0 2 шт.
- Преобразователи 4 шт.
- Кабель "витая пара" - 2шт
- Ethernet hub (switch)
- Защитный чехол с поясным и шейным креплением
- Программное обеспечение для ПК
- Комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке
- Кейс для переноски\
- УЗ преобразователи для различных применений
- Стандартные образцы
- Сканирующие устройства
- Многоканальные коммутаторы
- Развертка
- мин.: 0 - 2,67мкс
макс.: 0 - 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс - Задержка
- от -4 мкс до 1000мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс - Максимальная длина контролируемого материала
- до 6000 мм (эхо-режим)
- Диапазон скоростей
- 1000 - 9999 м/с
- Задержка в призме
- 0 - 100 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс - Демпфирование
- 25 ом / 50 ом/ 1000 Ом
- Входной импенданс
- 50 ом / 600 ом
- Зондирующий импульс
- радиоимпульс, амплитудой 50 или 200 В,
с изменяемой длительность от 16 до 500 нс,
с шагом 16 нс - Демпфер зондирующего импульса
- регулируемый от 0 до 15 полупериодов
с задержкой демпфирования от 0 до 7 полупериодов - Частота повторений ЗИ
- регулируемая от 20 до 2000Гц
с шагом 1/ 5/ 10 или 100Гц - Усилитель
- широкополосный 0.4-20 МГц (-6 дБ)
- Диапазон регулировки усиления
- 100 дБ, с шагом 0.5, 1, 2 или 6 дБ
- Временная Регулировка Чувствительности (ВРЧ)
- диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей - Кривая Амплитуда-Расстояние (АРК)
- построение по 32 точкам, регулируемая по высоте
- Детектирование
- положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан - Отсечка
- компенсированная, 0 - 90% высоты экрана
- Зоны контроля
- три независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле - Автоматическая Сигнализация Дефектов (АСД)
- световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне - Измерение временных интервалов
- от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала - Измерение амплитуды
- в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние - Дисплей
- Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свет - А-сигнал
- 480 x 300 точек в стандартном режиме
- Память
- 500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) - Интерфейс
- Ethernet
- Разъемы преобразователей
- 2 СР50 (BNC)
- Аккумулятор
- Li-ion 8 А/ч
- Время работы
- 6-8 часов от аккумуляторов
- Внешнее питание
- блок питания от сети 220 В, 50Гц AC
- Напряжение питания
- 18V/3,5A DC
- Диапазон рабочих температур
- от -30º C до +55° C
- Размер (В x Ш x Д)
- 190 мм x 285 мм x 50 мм
- Масса
- 3,5 кг с аккумуляторами
