Назначение и область применения:
Прибор АПА-1/2 предназначенный для измерения скорости воздушного потока в горнорудной и других отраслях промышленности, а также в производственных и жилых зданиях при санитарном обследовании и может быть включен в информационную сеть для передачи информации.
Прибор АПА1/2 первый анемометр в России, отвечающий требованиям Минздравсоцразвития в сфере по обеспечению безопасных условий работы и охраны труда (Приказ от 9 сентября 2011 г. N 1034)
Принцип работы прибора основан на измерении разности фаз акустического сигнала, распространяющегося в анемометрическом канале прибора по потоку и против.

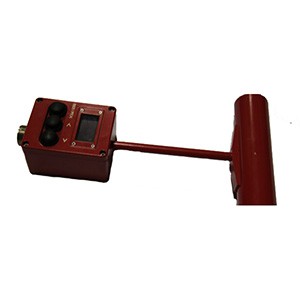

Конструктивно прибор выполнен во взрывозащищенном корпусе, состоящий из двух соединенных между собой основных частей (анемометрического канала и корпуса с электронной схемой), изготовленных из алюминиевых сплавов и имеющих снаружи полимерное покрытие. Прибор не имеет встроенного источника питания, поэтому у прибора имеется разъем для подачи питающего напряжения и передачи информации об измерениях в информационную сеть.
Прибор не имеет подвижных деталей, что способствует способности измерять сверхмалые скорости воздушного потока и стабильности во время эксплуатации.
АПА-1/2 сертифицирован по ГОСТ Р федеральным агентством по техническому регулированию и метрологии (сертификат соответствия N POCC RU.ME92/B02583) о взрывозащищенности и рудничном исполнении. Имеется разрешение N РРС 00-045960 Федеральной службы по экологическому, технологическому и атомному надзору на применении во взрывозащищенном исполнении. Федеральным агентством по техническому регулированию и метрологии выдано свидетельство об утверждении типа средств измерения N RU.C.28.001A анемометру АПА-1/2.
Данный прибор сертифицирован как средство измерения в Республике Казахстан (сертификат N 10401 от 31 марта 2014 г)
Межповерочный интервал – 2 года.
Область применения
Анемометр акустический АПА 1/2 предназначен для постоянных измерений скорости воздуха и передаче информации в сеть по стандартным интерфейсам RS232, RS485, токовый HART,есть вариант подключения к РС по USB. Может также применяться в горных выработ-ках, для аэромеханических измерений в разных отраслях промышленности и в сфере по обеспечению безопасных условий работы и охраны труда.
В приборе имеется дополнительный режим по выдаче информации о температуре воздушного потока.
Основные преимущества:
Отсутствие каких-либо подвижных (вращающихся) элементов или хрупкой нити накаливания;
Межповерочный интервал – 2 года;
Чувствительность к направлению контролируемого потока;
Более широкий диапазон измерений (от 0,05 до 30 м/с) и информацию о наличии движения воздушного потока в диапазоне от 0,00 до 0,04 м/с с переходом через «0» на противоположное значение;
Безынерционность (до 300 измерений в секунду с возможностью осреднения за любой промежуток времени от 1 секунды до 15минут);
Микропроцессорная компенсация погрешности;
Возможность определения на месте измерения расхода по измеренной скорости;
Наличие индикатора уровня заряда батареи.
Технические характеристики:
АПА1/2 осуществляет измерение мгновенного и усредненного значения скорости воздушного потока в интервале от 0,05 до 30,0 м/с. с переходом через нулевое значение на противоположное направление;
АПА1/2 обеспечивает расчет мгновенного и усредненного значения скорости воздушного потока от 1 сек до 15 мин;
АПА1/2 обеспечивает задержку времени измерения (режим задается) ;
АПА1/2 обеспечивает индикацию скорости воздушного потока от 0,00 до 0,04 м/с;
АПА1/2 обеспечивает погрешность измерения скорости воздушного потока в диапазоне скоростей от 0,05 до 30 м/с, не более, V= ±(0,05+ 0,05*[V]) м/с;
АПА1/2 питается от сети или индивидуального источника питания напряжением от 5 В до 30 В;
АПА1/2 имеет рудничное особо взрывозащищенное исполнение (Ро ExiaI Х) и допущен к применению в рудниках и шахтах опасных по газу и пыли (степень защиты от внешней среды IP54) в соответствии с ГОСТ 14254-80, ГОСТ Р 52350.0-2005, ГОСТ 52350.11-2005, за исключением зарядного устройства;
АПА1/2 возможность сопряжения с компьютером (в сети) по стандартным интерфейсам RS232, RS485, токовый HART;
АПА1/2 имеет индивидуальный номер в сети;
АПА1/2 работает непрерывно без ограничения времени;
Масса АПА1/2 (нетто) 900 ± 50 г.
- температура окружающей среды, С
|
от плюс 5 до плюс 40
|
- относительная влажность воздуха при температуре воздуха плюс 35 С, %
|
98
|
- запыленность воздуха, г/м3, не более
|
5,0
|
- атмосферное давление, кПа (мм рт. ст.)
|
71,6-106,7 (537-800)
|
