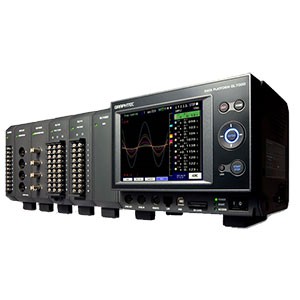

Мультифункциональный платформенный логгер (модульный регистратор данных) Graphtec GL7000 разработан для проведения объёмных комплексных измерений физических величин (напряжения, силы тока, влажности, температуры). Базовый модуль (регистратор-платформа) объединяется в единый комплекс с дополнительными подключаемыми модулями сбора информации с сенсорных устройств и датчиков. В общей сложности возможна пристыковка до десяти модулей приёма данных с возможностью параллельно задействовать до 112 каналов приёма. В комплект модульного регистратора входит модуль отображения информации (блок-монитор с сенсорным дисплеем), который может функционировать и в составе платформы и как отдельное независимое устройство. Информация, полученная и обработанная собственным процессором, фиксируется в модулях внутренней памяти (RAM, встроенная флеш-память, SSD-модуль на 64 Гб) либо передаётся на ПК через канал 10BASE-T или USB-кабель.
Модули сбора данных соединяются с базовым модулем и друг с другом в единый компактный блок. Всего присоединяется 10 модулей (не считая модуля оповещения) со 112 каналами. Таким образом, соединяя 10 таких модульных платформ в единую систему – мы получаем 1120 каналов, что позволяет контролировать все параметры внутри цеха массового производства.
Скорость измерения сохраняется при подключении дополнительных модулей. При подключении модулей Высокоскоростное Напряжение и Логика/Импульсы, скорость измеряется носителем информации
Характеристики памяти устройства
Встроенная память RAM: сохраняет до 2 000 000 выборок.
Встроенная флеш память: 2 Гб памяти в основном модуле (интервал дискретизации не менее 1 мс), данные сохраняются даже при сбое питания.
SD карта памяти: SD слот находится на передней панели основного модуля. Поддерживаются карты памяти объемом до 32 Гб (интервал дискретизации не менее 1 мс). Возможность быстрой замены SD карты (быстрая замена возможна при интервале дискретизации не менее 100 мс).
SSD модуль: 64 Гб памяти (интервал дискретизации не менее 1 мс), данные сохраняются даже при сбое питания. Высокая стойкость к вибрациям.
Область применения GL7000
Платформа сбора данных Graphtec GL7000 применяется в объёмных экспертно-диагностических исследованиях в качестве ядра системы сбора информации. Благодаря возможности подключения нескольких разнотипных модулей приёма данных с независимыми мультивходами (каналами приёма) в реальном времени фиксируется общая характеристика состояния системы. К примеру, так решается важнейшая задача контроля множества потоков информации при динамометрических испытаниях ходовой части автомобиля. Параллельно снимаются данные с двигателя (частота оборотов, крутящий момент, нагрев) и отдельных узлов шасси (вибрация, температура). Это позволяет отследить малейшие неисправности техники и взаимовлияние происходящих процессов. Используют модульный регистратор и при оценочных тестах бытовой техники, систем кондиционирования и промышленной вентиляции, и для диагностики аккумуляторных батарей и блоков бесперебойного питания. Также стоит добавить, что в Японии – стране-производителе, они активно используются для мониторинга данных на атомных электростанциях.
Примером типовых конфигураций является испытания подшипников – модули температуры/напряжения (10 каналов, диапазон измерения температуры от -200°C до +2000°C с термопарами T, J, R/S, B, E, N, W, K, RTD, Pt100, Pt1000 и диапазоном измерения напряжения от 20 мВ до 50 В) и модуль нагрузки (измерение вибрации); набор нескольких модулей высокого напряжения (до 1000 В) – для мониторинга источников питания ангаров, зданий, предприятий, систем сбора солнечной энергии; деформационный модуль зачастую используется с модулем напряжения/температуры при тестировании материалов на прочность; а для регистрации дискретных сигналов применяют модуль логического/импульсного сигнала (16 каналов), имеющего 3 режима: моментальный, накопительный и чередующегося расчета.
