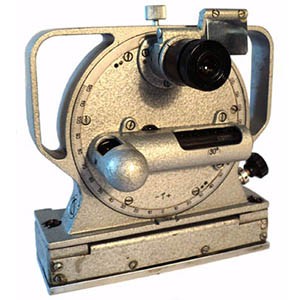

Квадрант оптический КО-30М (на магнитом основании) предназначен для измерения углов наклона плоских и цилиндрических поверхностей, для их установки под заданным углом к горизонтальной плоскости. Используется в лабораториях и цехах машиностроительных заводов, в строительстве, других отраслях.
Применяется для проверки:
угловых поверхностей шаблонов;
углов заточки на крупных режущих инструментах;
направляющих станков и опорных плит;
угломерных измерительных приборов.
Особенности :
к основанию прибора прикреплен магнит;
обладает высокой точностью;
имеет винт с медленным перемещением для точной установки;
имеет оптическую считывающую систему;
имеет наружную шкалу для грубой установки;
позволяет видеть в окуляре одновременно основную и микрометрическую шкалы;
исключает ошибку эксцентриситета двусторонней системы отсчета.
Технические характеристики:
Увеличение микроскопа 45Х
Погрешность измерения углов ±30"
Диапазон измерений углов по лимбу ±120°
Цена деления шкалы отсчетного устройства 60"
Цена деления шкалы основного уровня 30"
Цена деления шкалы поперечного уровня 4'
Цена деления точного лимба 60'
Цена деления грубого лимба 1°
Непараллельность плоскости основания к оси углового паза 60"
Отклонение от плоскостности основания ≤0,01 мм
Правильность нулевого показания квадранта ±20"
Погешность показаний отсчетного устройства ±10"
Длина основания прибора 148 мм
Сила притяжения магнита 10 кг
Диапазон рабочих температур от –40°C до +50°C
Габаритные размеры 149д×85ш×155в мм
Масса прибора / укладочного ящика 2.5 кг / 3,3 кг
